Jinsheng Mist Forest-High Pressure Mist System je eden od vodilnih proizvajalcev in dobaviteljev mehanskih zglobov na Kitajskem. Če boste na debelo prodajali poceni mehanski sklepni komolec, izdelan na Kitajskem, dobrodošli, da dobite brezplačen vzorec iz naše tovarne. Vsi izdelki po meri so visoke kakovosti in nizke cene.

Mehansko spojno koleno - Precision Pipe Directional Fiting za visoko{1}}sisteme meglenja

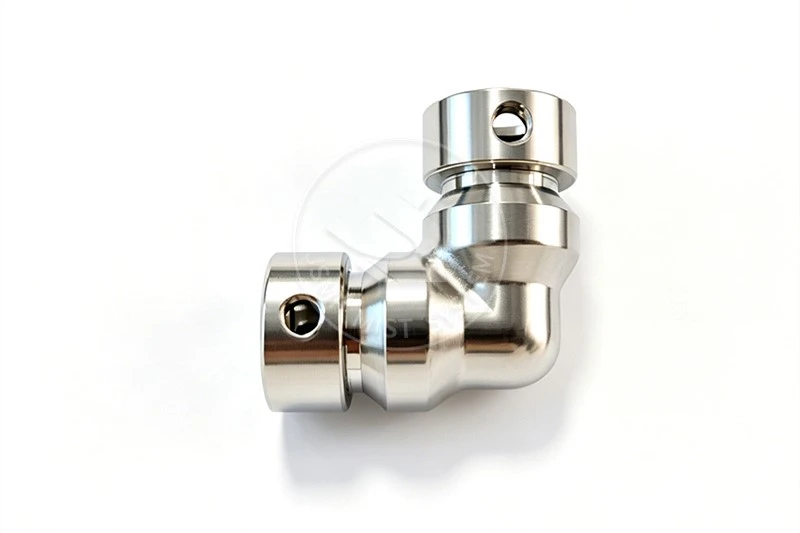

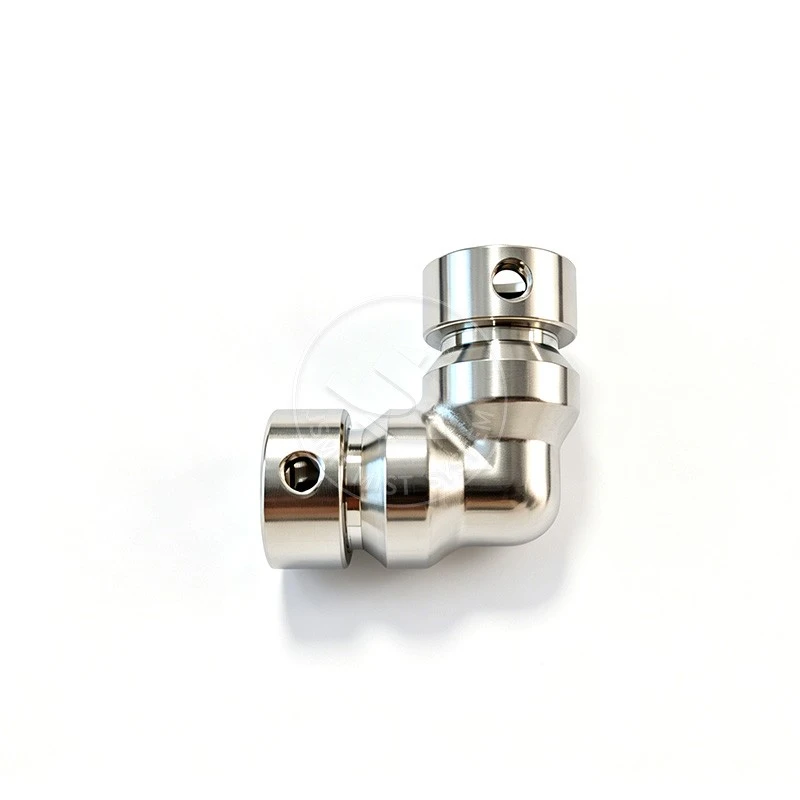

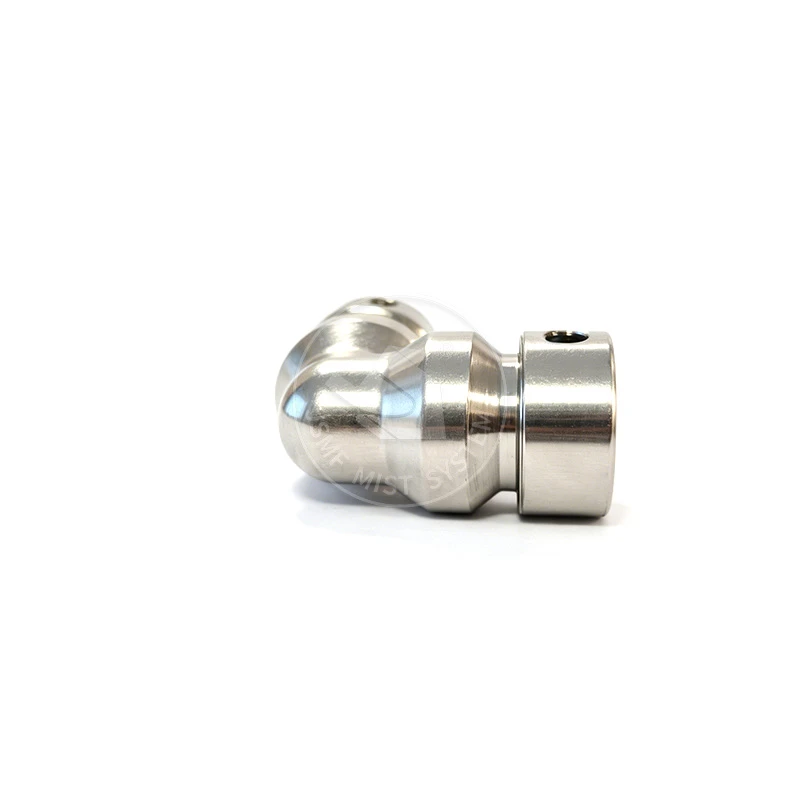

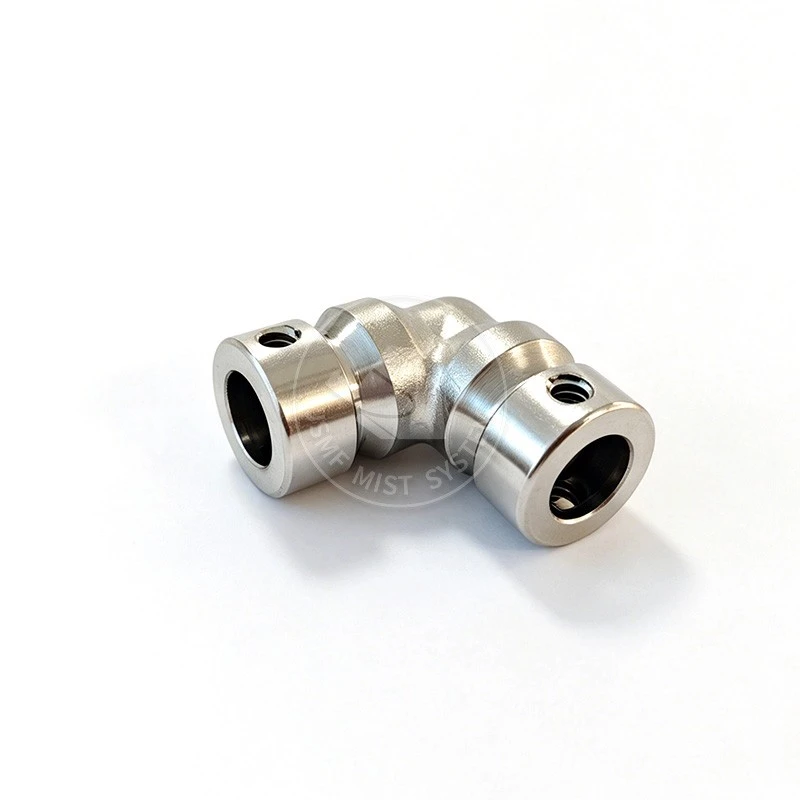

TheMehanski sklepni komolecpredstavlja inženirsko rešitev podjetja Jinsheng Mist za spreminjanje smeri cevovoda v visoko{0}}napravah za rosenje brez varjenja, navoja ali specializiranih orodij. Ta natančno{2}}strojno obdelan 90-stopinjski ali 45-stopinjski priključek ima robustno zasnovo mehanskega spoja, ki ustvarja varne povezave-brez puščanja pri delovnem tlaku do 70 barov, hkrati pa se prilagaja rahlemu odmiku cevi in toplotnemu raztezanju. To mehansko koleno, zasnovano tako za notranjo kot zunanjo uporabo, poenostavi namestitev sistema, zmanjša stroške dela in zagotavlja dolgoročno-zanesljivost v stanovanjskih, komercialnih in industrijskih sistemih za rošenje po vsem svetu.

Značilnosti izdelka

Robustna zasnova mehanskega spoja

Našmehanski kolenčni priključekuporablja preizkušeno arhitekturo pritrditve:

Dvojni{0}}stranski mehanski spoji: Oba konca imata varen mehanski oprijem za zadrževanje cevi

Možnosti kota 90 ali 45 stopinj: Standardne konfiguracije za večino zahtev po cevovodih

Nastavljivo območje vpenjanja: Za različne premere cevi (4 mm do 12 mm OD)

Dušenje vibracij: EPDM ali gumijasta tesnila absorbirajo vibracije sistema in vodni udar

Vrhunska materialna konstrukcija

Themehanski spoj cevi kolenoje izdelan iz trpežnih materialov:

304/316L nerjaveče jeklo: Največja odpornost proti koroziji za težka zunanja in industrijska okolja

Medenina: Stroškovno-učinkovita možnost z dobro odpornostjo proti koroziji za komercialne namene

Vroče-pocinkano jeklo: Cenovno-prijazna izbira z izboljšano zaščito pred rjo

UV{0}}odporen polimer: Lahka, neprevodna-možnost za stanovanjske instalacije

Vsestranske možnosti konfiguracije

Enak komolec: Obe odprtini enakega premera za dosledne poteke cevi

Zmanjšanje komolca: Različne velikosti vrat za sistemske prehode

Vrtljivi komolec: Vrtljiva oblika omogoča prilagodljive kote napeljave cevi

Možnost navojnih vrat: En konec z navojem za povezavo opreme

Natančno inženirstvo

Strojna obdelava s tesno toleranco: Zagotavlja dosledno prileganje in varen oprijem v vseh povezavah

Gladka notranja pretočna pot: Zmanjša padec tlaka pri spremembah smeri

Stopnja porušitvenega tlaka: Preizkušeno na 150+ bar za varnostno rezervo

Temperaturno območje: Stabilno delovanje od -20 stopinj do 80 stopinj

Ključne prednosti

Varne povezave-brez puščanja
Visok{0}}tlačni naziv: Primerno za meglene sisteme do 70 barov delovnega tlaka

Dvojni mehanski oprijem: Oba konca vzdržujeta varen oprijem pod stalnim tresljajem sistema

Toplotna stabilnost: Omogoča širjenje in krčenje cevi brez popuščanja

Tesnilo z dvojnim O-tesnilom: Preprečuje kapljanje in izgubo tlaka na priključnih točkah
Hitra namestitev
Orodje-Učinkovito sestavljanje: potrebni so standardni ključi{0}}posebno orodje ni potrebno

Brez varjenja ali navoja: Odpravlja potrebo po dovoljenjih za vroča dela ali opremi za narezovanje cevi

Prilagodljivo na-mestu: natančno-prilagodite položaj in poravnavo cevi med namestitvijo

Začetnikom-prijazno: Za pravilno namestitev je potrebno minimalno usposabljanje
Dolgotrajna-zanesljivost
Odpornost proti koroziji: Vrhunski materiali vzdržijo izpostavljenost na prostem in težka okolja

Minimalno vzdrževanje: Ko je nameščen, zahteva le redne vizualne preglede

Zasnova za večkratno uporabo: Med spreminjanjem sistema ga je mogoče odstraniti in znova namestiti

Podaljšana življenjska doba: 15+ let pričakovane življenjske dobe v standardnih pogojih
Stroškovno-učinkovita rešitev
Zmanjšan delovni čas: 50 % hitrejša namestitev v primerjavi z varjenimi ali navojnimi koleni

Nižji materialni odpadki: Nastavljiva zasnova se prilagaja variacijam meritev na terenu

Brez specializiranih veščin: Generalni izvajalci lahko namestijo brez strokovnega znanja o sistemu za megljenje

Minimalni izpadi: Hitra zamenjava med vzdrževanjem ali nadgradnjami sistema

Specifikacije delovanja

Parameter	Specifikacija
Delovni tlak	Do 70 barov (preizkušeno na 150+ bar razpoka)
Združljivost cevi	4 mm, 6 mm, 8 mm, 10 mm, 12 mm OD (na izbiro)
Možnosti kota	90 stopinj (standardno), 45 stopinj (izbirno)
Materialne možnosti	304 SS, 316L SS, medenina, pocinkano jeklo, polimer
Temperaturno območje	-20 stopinj do 80 stopinj (odvisno od materiala)
Vrsta povezave	Mehanski spoj (stisk-za-zaklepanje ali vpenjanje-)
Koeficient pretoka	Minimalni padec tlaka (<0.2 bar at rated flow)
Odpornost na vibracije	Preizkušen v frekvenčnem območju 10 Hz–1000 Hz
Certifikati	CE, RoHS, ISO9001, NSF (možnost pitne vode)

Scenariji uporabe

Industrija	Aplikacija
Stanovanjski	Sistemi za zamegljevanje dvorišča, hlajenje terase, cevovod po obodu bazena
Komercialno	Zunanje hlajenje restavracij, zarositev nakupovalnih središč, hotelsko ozemlje
Industrijski	Zapraševanje tovarniških delavnic, nadzor prahu v skladiščih, sistemi nakladalnih postaj
Kmetijsko	Porazdelitev megle iz rastlinjakov, napeljava cevovoda za hlajenje živine
Pokrajina	Zamegljevanje vodnih elementov, cone za hlajenje v parku, cevi za prikaz vrta
Javni objekti	Hlajenje avtobusne postaje, zarositev poti za pešce, obrobje športnega igrišča

Tehnična primerjava

Funkcija	Mehanski sklepni komolec	Varjen komolec	Navojno koleno
Čas namestitve	5–10 minut	30–60 minut	20–40 minut
Potrebna orodja	Standardni ključi	Oprema za varjenje	Navojnik cevi, ključi
Ponovno uporabnost	visoko	Noben	Nizka
Odpornost proti puščanju	Odlično (dvojni O-obroč)	Dobro (odvisno od zvara)	Zmerno
Stopnja spretnosti	Začetnik	Profesionalno	Vmesni
Skupna nameščena cena	Najnižja	Najvišje	Zmerno

Navodila za namestitev

Priprava cevin

korak	Akcija
1	Cev odrežite pravokotno z rezalnikom za cevi ali ostrim rezilom
2	Odstranite robove s konca cevi, da odstranite grobe robove
3	Prepričajte se, da je konec cevi čist in brez ostankov
4	Označite globino vstavljanja na cevi za preverjanje

Postopek namestitve

Preglejtekoleno pred namestitvijo za umazanijo ali poškodbe

Zrahljajtemehanske spojne spone na obeh koncih

Vstaviprvi konec cevi, dokler ne doseže dna (preverite oznako globine)

Zategniteprvo vpetje na določen navor (običajno 5–8 Nm)

Potcev okrog vogala in vstavite drugi konec

Zategnitedrugo sponko in preverite poravnavo

Pritiskajtesistem in preverite puščanje na obeh priključkih

Specifikacija navoras

Velikost cevi	Priporočen navor
4 mm	3–5 Nm
6 mm	4–6 Nm
8 mm	5–7 Nm
10 mm	6–8 Nm
12 mm	7–10 Nm

Vodnik za izbiro materiala

Material	Najboljše za	Temperaturno območje	Odpornost proti koroziji	Stroški
304 nerjaveče jeklo	Splošno zunanje, komercialno	-20 stopinj do 80 stopinj	visoko	Zmerno
Nerjaveče jeklo 316L	Obalna, kemična, industrijska	-20 stopinj do 80 stopinj	Zelo visoko	visoko
Medenina	Notranji, zaščiteni zunanji	-10 stopinj do 60 stopinj	Zmerno	Nizko-Zmerno
Pocinkano jeklo	Notranji, proračunski projekti	-10 stopinj do 60 stopinj	Zmerno	Nizka
UV{0}}odporen polimer	Stanovanjska, manjša poslovna	-10 stopinj do 50 stopinj	Dobro (-nejedko)	Nizka

Priporočila za vzdrževanje

Pogostost	Naloga
Mesečno	Vizualni pregled puščanja ali premikanja cevi
Četrtletnik	Preverite tesnost objemke in po potrebi ponovno zategnite
Pol{0}}letno	Preglejte O-obroče glede obrabe ali degradacije
Letno	Zamenjajte vse poškodovane ali močno korodirane priključke

Pogoste konfiguracije

Velikost cevi	Kot	Številka dela	Materialne možnosti
4 mm	90 stopinj	MJE-4-90	SS, medenina, polimer
6 mm	90 stopinj	MJE-6-90	SS, medenina, polimer
8 mm	90 stopinj	MJE-8-90	SS, medenina, jeklo
10 mm	90 stopinj	MJE-10-90	SS, medenina, jeklo
12 mm	90 stopinj	MJE-12-90	SS, jeklo
6 mm	45 stopinj	MJE-45-6	SS, medenina
8 mm	45 stopinj	MJE-45-8	SS, medenina
10 mm	45 stopinj	MJE-45-10	SS, medenina

Vodnik za odpravljanje težav

Izdaja	Možen vzrok	rešitev
Puščanje na priključku	Cev ni popolnoma vstavljena	Zmanjšajte tlak, odklopite in znova pravilno vstavite
Puščanje na priključku	Poškodovan O-obroč	Zamenjajte O-obroč ali celoten priključek
Cev zdrsne ven	Obrabljeni prijemalni zobje	Zamenjajte kolenčni priključek
Težavno vstavljanje	Cev ni pravokotno rezana	Ponovno odrežite končni kvadrat cevi
Padec tlaka	Ostanki v namestitvi	Očistite ali zamenjajte priključek

Zaključek

Za instalacije sistemov za megljenje, ki zahtevajo zanesljive, hitro prestavljive usmerjene cevne priključke, jeMehanski sklepni komoleczagotavlja neprimerljivo udobje s svojo robustno zasnovo mehanskega pritrditve in dvojnim O-obročastim tesnjenjem, ki-brez puščanja. S svojimi vsestranskimi možnostmi materiala, obsežnim razponom velikosti in dokazano zmogljivostjo v stanovanjskih, komercialnih in industrijskih aplikacijah po vsem svetu ponuja ta mehanska spojna rešitev idealno izbiro za izvajalce, upravljavce objektov in načrtovalce sistemov, ki želijo skrajšati čas namestitve, zmanjšati stroške dela in zagotoviti dolgoročno-neoporečnost cevovoda-, zaradi česar je prednostna oprema za sodobna distribucijska omrežja sistema za visoko{5}}tlačno meglenje, kjer so učinkovitost, zanesljivost in uporabniku-prijazna namestitev je bistvena zahteva.
